Automatic LQ Meter キットの組み立て

　Automatic LQ Meter キットを組み立てました。

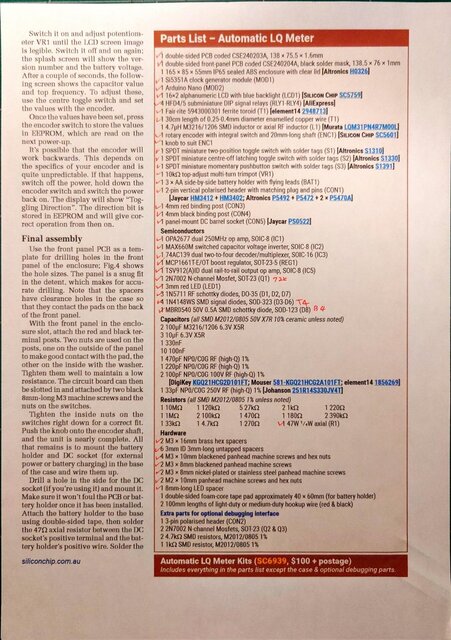

〔部品表のチェック〕
まず、部品表のチェックからです。

CR 類は見ていませんけど、だいたい問題はなそうなので、作り始めます。

〔SMD パーツの半田付け〕
最初に、抵抗を付けて、次にコンデンサを付けます。コンデンサはすべてセラミックコンデンサです。
かなり大容量の物まで使われています。
次に、半導体の半田付けです。


〔ラジアル部品の半田付け〕
RF トランスのトロイダルコアにエナメル線を巻いて、基板に取り付けます。１次側のワンターンは、パネルの基板で実現しています。なかなか面白い設計です。
スイッチ、エンコーダーは、パネルを仮止めして、位置を確認しながら取り付けます。


基板のモジュールもあるので、ちょっと考えて、Arduino Nano はソケットを付けました。


次は、ファームウェアの書き込みです。
