T41 5-BAND SDR TRANSCEIVER キット の製作（Section 8: Chassis IRF510 ペアリング 編）

　T41 5-BAND SDR TRANSCEIVER キット の製作、Section 8: Chassis IRF510 ペアリング 編です。

裏側パネルの組み立てを始めたのですが、20W PA に使う IRF510 をペアでドライバー段とファイナルに使うため、そのペアリングを決定する必要があります。
そこで DCA75 で測定し、ペアリングを考えてみました。

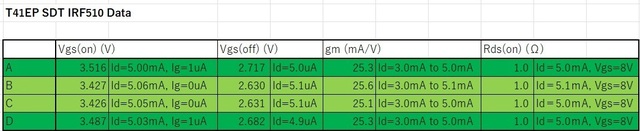

下の表が測定結果です。

この結果から B/C のペアをドライバー段に、A/D のペアをファイナルに使用しようと思います。

なお、参考までに A の特性グラフを PC サポート ソフトウェアで測ってみました。
