T41 5-BAND SDR TRANSCEIVER キット の製作(Section 8: Chassis SMA コネクタ 配置 決定 編)
T41 5-BAND SDR TRANSCEIVER キット の製作、Section 8: Chassis SMA コネクタ 配置 決定 編です。
SMA コネクタの配置は、シャーシー組立時の配線取り回しを見て、決めるようにと、組み立てマニュアルに書かれています。
そこで、各基板、前後パネルを仮組して、取付位置を検討しました。

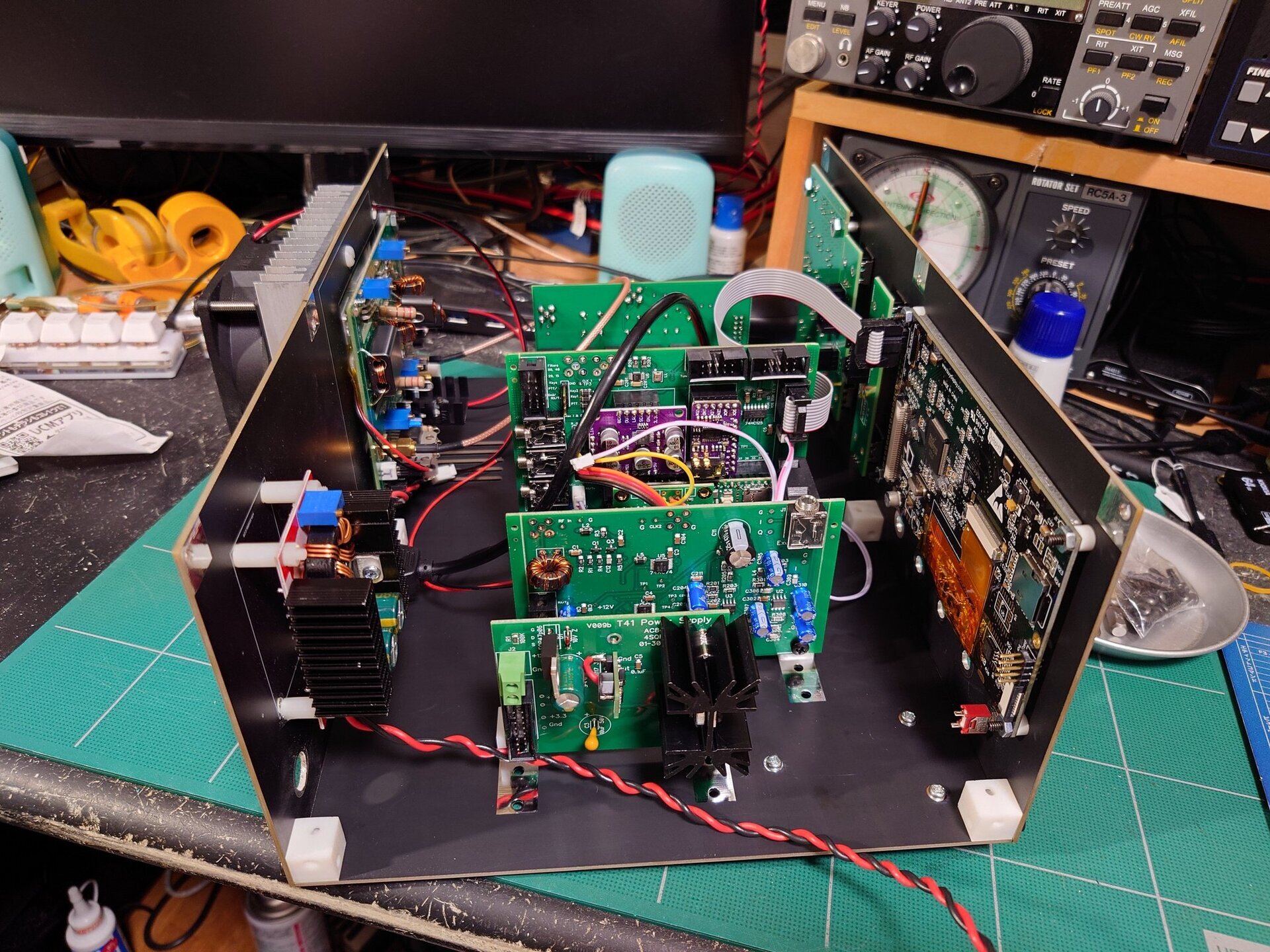

仮組したところです。

QSD 基板では、SMA コネクタ 2個を、部品側に取り付けます。
これは、RF in のコネクタです。Clk 2 のコネクタも部品面に取り付けます。

Main 基板の Clk 2 も部品側に取り付けます。

Main 基板の Clk 1 は、基板側に取り付けます。

エキサイター基板の Clk 1 は、基板の裏面側に取り付けます。RF Out は、部品面に取り付けます。

この後、仮組した基板と前後パネルを外して、SMA コネクタを半田付けする予定です。
SMA コネクタの配置は、シャーシー組立時の配線取り回しを見て、決めるようにと、組み立てマニュアルに書かれています。
そこで、各基板、前後パネルを仮組して、取付位置を検討しました。
仮組したところです。

QSD 基板では、SMA コネクタ 2個を、部品側に取り付けます。
これは、RF in のコネクタです。Clk 2 のコネクタも部品面に取り付けます。
Main 基板の Clk 2 も部品側に取り付けます。
Main 基板の Clk 1 は、基板側に取り付けます。
エキサイター基板の Clk 1 は、基板の裏面側に取り付けます。RF Out は、部品面に取り付けます。
この後、仮組した基板と前後パネルを外して、SMA コネクタを半田付けする予定です。
